와이어마커는 와이어 및 케이블의 식별용으로 사용할 수 있습니다
영구적인 와이어 표식을 제공. 유연한 난연성의 제품 할로겐프리, 폴리올레핀 수축튜브
지하철, 철도, 조선, 방산 및 항공분야에서 사용 |
| |
 |
| |

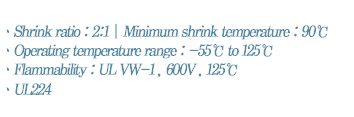

ㆍ수축률 : 2:1
ㆍ최저수축온도 : 90℃
ㆍ적용온도범위 : -55℃ to 125℃
ㆍ난연성 : UL VW-1 , 600V , 125℃
ㆍUL224
|
| |
 |
| |
ㆍ표준 색상 : 백색 (*이 外 의 색상은 주문생산 가능)
ㆍ포장 단위 : 롤(Roll)
ㆍ주문시 기재사항 : 제품명, 규격, 색상 [예. KUHS-225 3.0mm 백색] |
| |
 |
| |
| |
특성 |
시험방법 |
결과치 |
|
물리적 특성 |
가열 전 |
인장강도 |
ASTM D 412 |
Min. 1.1kgf/㎟ |
| 신장률 |
UL 224 |
Min. 200% |
| 가열 후 |
인장강도 |
ASTM D 412
UL 224
158℃/168hrs |
Min. 0.8kgf/㎟ |
| 신장률 |
Min. 100% |
|
가열충격 |
UL 224 |
합격@250℃X4hrs |
|
저온권부 |
ASTM D 2671 |
균열없음@-55℃X4hrs |
|
활성계수 |
UL 224 |
Max.173MPa |
|
전기적 특성 |
절연강도 |
UL 224 |
Min. 2500V/1min |
|
체적저항 |
ASTM D 257 |
Min 1X10¹⁴Ω-㎝ |
|
화학적 특성 |
도체 부식성 |
UL 224
158℃/168hrs |
부식없음
정상Min. 100% |
동안정성
신장률 |
|
난연성 (VW-1) |
UL 224 |
합격 |
|
| |
 |
| |
| 규격 |
수축전(mm) |
수축후(mm) |
포장단위
(PCS/Box) |
비고 |
| 내경 |
두께 |
내경 |
두께 |
| 3mm |
3.4±0.2 |
0.18±0.05 |
1.5 |
0.40±0.10 |
1,000 |
|
| 4.5mm |
5.0±0.2 |
0.25±0.05 |
2.3 |
0.50±0.10 |
1,000 |
|
| 6.0mm |
6.5±0.3 |
0.28±0.05 |
3.0 |
0.55±0.10 |
500 |
|
| 9.0mm |
9.8±0.3 |
0.30±0.08 |
4.5 |
0.60±0.10 |
500 |
|
| 12.0mm |
12.5±0.3 |
0.50±0.10 |
6.0 |
0.60±0.10 |
500 |
|
| 18.0mm |
19.3±0.5 |
0.40±0.15 |
9.0 |
0.80±0.15 |
250 |
|
| 25.0mm |
25.5±0.5 |
0.50±0.15 |
12.5 |
0.90±0.15 |
250 |
|
| 38.0mm |
39.0±1.0 |
0.55±0.15 |
20.0 |
1.00±0.15 |
250 |
|
| ㆍ 주문에 따라 표준규격外에 추가적으로 생산이 가능함. |
|
 |
 |
| |
 |
 |
 |
 |
 |
 |
