KUHS-225G-YG는 전기의 접지지정이 된 곳, 전기의 접속 및 단자, 전선의 묶음,
하네스 작업시 절연, 보호 및 완화제로서 사용됨. |
| |
 |
| |

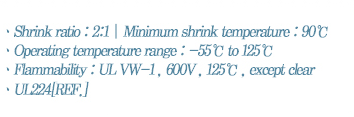

ㆍ수축률 : 2 :1
ㆍ최저 수축온도 : 90℃
ㆍ적용 온도범위 : -55℃ to 125℃
ㆍ난연성 : UL VW-1 , 600V , 125℃
ㆍUL224 |
| |
 |
| |
ㆍ색상 : Yellow/Green 줄무늬
ㆍ포장 단위 : 롤(Roll)
ㆍ주문시 기재사항 : 제품명, 규격, 색상 [ex. KUHS-225G-YG 3.0mm Yellow/Green] |
| |
 |
| |
| |
특성 |
시험방법 |
결과치 |
| 물리적특성 |
가열전 |
인장강도 |
ASTM D-412 |
Min. 1.1kgf/㎟ |
| 신장률 |
UL 224 |
Min. 200% |
| 가열후 |
인장강도 |
ASTM D 412
UL 224 158℃/168hrs |
Min. 0.8kgf/㎟ |
| 신장률 |
Min. 100% |
|
가열충격 |
UL 224 |
합격@250℃X4hrs |
|
저온권부 |
ASTM D 2671 |
균열없음@-55℃X4hrs |
|
활성계수 |
UL 224 |
Max.173MPa |
| 전기적특성 |
절연강도 |
UL 224 |
Min. 2500V/1min |
|
체적저항 |
ASTM D 257 |
Min 1X10¹⁴Ω-㎝ |
| 화학적특성 |
도체부식성 |
UL 224
158℃/168hrs |
부식없음 |
|
동안정성 신장률 |
정상 Min. 100% |
|
난연성(VW-1) |
UL 224 |
합격 |
|
| |
 |
| |
|
규격 |
내경 |
두께 |
길이(M) |
|
수축전(평균) |
수축후(최대) |
수축전(평균) |
수축후(최소) |
| 3.0㎜ |
3.4㎜ |
1.50㎜ |
0.25㎜ |
0.51㎜ |
100ｍ |
| 6.0㎜ |
6.5㎜ |
3.00㎜ |
0.25㎜ |
0.58㎜ |
100ｍ |
| 9.0㎜ |
9.8㎜ |
4.50㎜ |
0.25㎜ |
0.64㎜ |
100ｍ |
| 12.0㎜ |
12.5㎜ |
6.00㎜ |
0.25㎜ |
0.64㎜ |
100ｍ |
| 16.0㎜ |
16.7㎜ |
8.00㎜ |
0.3㎜ |
0.68㎜ |
50ｍ |
| 18.0㎜ |
19.3㎜ |
9.00㎜ |
0.35㎜ |
0.76㎜ |
50ｍ |
| 25.0㎜ |
25.5㎜ |
12.5㎜ |
0.45㎜ |
0.89㎜ |
50ｍ |
| 38.0㎜ |
39.0㎜ |
19.0㎜ |
0.50㎜ |
1.00㎜ |
30ｍ |
| ㆍ 주문에 따라 표준규격外에 추가적으로 생산이 가능함. |
|
 |
| |
 |
 |
 |
 |
 |
 |
