KUHS-325G는 전기의 접속 및 단자 하네스, 컬러코딩, 전선묶음시 절연과 보호, 완화제로서 사용됨. 특히, 모양이 고르지 않은 부분에도 사용 가능하며 가용범위가 넓다. |
| |
 |
| |

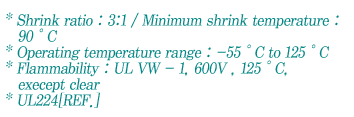

ㆍ수축률 : 3:1
ㆍ최저수축온도 : 90℃
ㆍ적용온도 : -55℃ to 125℃
ㆍ난연성 : UL VW-1 , 600V , 125℃ , 투명색상 제외
ㆍUL224 [REF.] |
| |
 |
| |
ㆍ색상 : 흑색 (*이외의 색상 주문생산 가능)
ㆍ포장 : On spools
ㆍ주문시 기재사항 : 제품명, 규격, 색상
[예. KUHS-325G 3.0mm 흑색] |
| |
 |
| |
| |
특성 |
시험방법 |
결과치 |
| |
밀도 |
ASTM D-792 |
Max. 1.40g/㎠ |
| 물리적 특성 |
수축 전 |
인장강도 |
ASTM D-638
MIL-I-23053 |
Min. 1.1kgf/㎟ |
| 신장률 |
Min. 200% |
| 수축 후 |
인장강도 |
ASTM D 638
MIL-I-23053
175℃/168hrs |
Min. 0.8kgf/㎟ |
| 신장률 |
Min. 100% |
| 가열충격 |
MIL-I-23053 |
합격@250℃X4hrs |
| 저온권부 |
MIL-I-23053 |
균열없음@-55℃X4hrs |
| 활성계수 |
ASTM D-882 |
Max.173MPa |
| 전기적특성 |
절연강도 |
ASTM D-2671 |
Min. 19.7㎸/mm |
| 체적저항 |
ASTM D 876 |
Min 1X10¹⁴Ω-㎝ |
| 화학적특성 |
수분저항 |
인장강도 |
MIL-I-23053 24℃/24hrs |
Min. 0.7kgf/㎟ |
| 절연강도 |
Min. 15.8㎸/mm |
| 도체부식성 |
MIL-I-23053
175℃/168hrs |
부식없음 |
| 동안정성 |
부식없음 |
| 난연성(VW-1) |
UL 224 |
합격 |
| 균류저항 |
ASTM G21 |
NO growth |
|
| |
 |
| |
| 규격 |
내경 |
두께 |
길이 (M) |
| 수축전 (평균) |
수축후 (최대) |
수축후 (평균) |
| 3.0㎜ |
3.0㎜ |
1.0㎜ |
0.55㎜ |
100ｍ |
| 4.5㎜ |
4.5㎜ |
1.5㎜ |
0.55㎜ |
100ｍ |
| 6.0㎜ |
6.0㎜ |
2.0㎜ |
0.65㎜ |
100ｍ |
| 9.0㎜ |
9.0㎜ |
3.0㎜ |
0.75㎜ |
100ｍ |
| 12.0㎜ |
12.0㎜ |
4.0㎜ |
0.75㎜ |
100ｍ |
| 18.0㎜ |
18.0㎜ |
6.0㎜ |
0.80㎜ |
50ｍ |
| 24.0㎜ |
24.0㎜ |
8.0㎜ |
1.00㎜ |
50ｍ |
| 38.0㎜ |
38.0㎜ |
13.0㎜ |
1.15㎜ |
30ｍ |
| ㆍ 주문에 따라 표준규격外에 추가적으로 생산이 가능함. |
|
 |
| |
 |
 |
 |
 |
 |
 |
