KUHS-DW는 전기의 접속과 단자, 하네스, 자켓팅, 전선 묶음 등 절연과
보호, 완화제로서 사용되며, 특히 수밀(방수)이 요구되는 곳에 적합함. |
| |
 |
| |

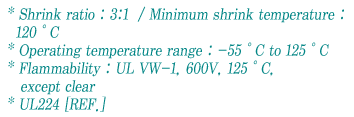

ㆍ수축률 : 3:1
ㆍ최저 수축온도 : 120℃
ㆍ작용 온도 : -55℃ to 125℃
ㆍ난연성 : UL VW-1 , 600V , 125℃ , 투명 색상 제외
ㆍUL224[REF.] |
| |
 |
| |
ㆍ색상 : 흑색 (*이外의 색상 주문생산 가능)
ㆍ포장 단위 : 1.2meter ㆍ주문시 기재사항 : 품명, 규격, 색상
[예. KUHS-DW 3/1 흑색] |
| |
 |
| |
| |
특성 |
시험방법 |
결과치 |
|
물리적특성 |
가열전 |
인장강도 |
ASTM D-638 |
Min. 1.1kgf/㎟ |
|
신장률 |
UL 224 |
Min. 200% |
|
가열후 |
인장강도 |
ASTM D 638
UL 224 158℃/168hrs |
Min. 0.8kgf/㎟ |
|
신장률 |
Min. 100% |
|
가열충격 |
MIL-I-23053 |
합격@250℃X4hrs |
|
저온유연성 |
MIL-I-23053 |
균열없음@-55℃X4hrs |
|
활성계수 |
UL 224 |
Max.173MPa |
|
전기적특성 |
절연강도 |
UL 224 |
Min. 2500V/1min |
|
체적저항 |
UL 224 |
Min 1X10¹⁴Ω-㎝ |
|
화학적특성 |
도체부식성 |
MIL-1-23053 158℃/168hrs |
부식없음 |
|
동안정성 신장률 |
정상 Min. 100% |
|
난연성(VW-1) |
UL 224 |
합격 |
|
| |
 |
| |
|
규격 |
내경 |
두께 |
길이
(M) |
수축전
(평균) |
수축후
(최대) |
수축후 평균
(접착제) |
수축후 (평균) |
| 3.0㎜ |
3.0㎜ |
1.0㎜ |
0.50㎜ |
1.0㎜ |
1.2ｍ |
| 4.5㎜ |
4.5㎜ |
1.5㎜ |
0.55㎜ |
1.1㎜ |
1.2ｍ |
| 6.0㎜ |
6.0㎜ |
2.0㎜ |
0.55㎜ |
1.2㎜ |
1.2ｍ |
| 9.0㎜ |
9.0㎜ |
3.0㎜ |
0.65㎜ |
1.3㎜ |
1.2ｍ |
| 12.0㎜ |
12.0㎜ |
4.0㎜ |
0.65㎜ |
1.35㎜ |
1.2ｍ |
| 16.0㎜ |
16.0㎜ |
5.0㎜ |
0.70㎜ |
1.4㎜ |
1.2ｍ |
| 19.0㎜ |
19.0㎜ |
6.0㎜ |
1.05㎜ |
2.1㎜ |
1.2ｍ |
| 24.0㎜ |
24.0㎜ |
8.0㎜ |
1.10㎜ |
2.2㎜ |
1.2ｍ |
| 31.0㎜ |
31.0㎜ |
11.0㎜ |
1.15㎜ |
2.3㎜ |
1.2ｍ |
| 38.0㎜ |
38.0㎜ |
13.0㎜ |
1.2㎜ |
2.4㎜ |
1.2ｍ |
| ㆍ 주문에 따라 표준규격外에 추가적으로 생산이 가능함. |
|
 |
| |
 |
 |
 |
 |
 |
 |
| 전자부품 산업 |
조선 산업 |
철도 산업 |
항공 산업 |
자동차 산업 |
반도체 산업 |
|
|
