KUHS-105는 전기의 접속과 단자, 하네스, 전선묶음 및 케이블의 식별,
전자부품의 절연 및 보호, 완화제로 사용됨. |
| |
 |
| |

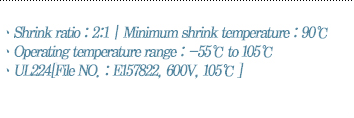

ㆍ최소수축온도 : 90℃
ㆍ적용온도 : -55℃ to 105℃
ㆍUL224 [File NO. : E157822, 600V, 105℃ ] |
| |
 |
| |
ㆍ색상 : 투명(*이外의 색상 주문생산 가능)
ㆍ포장 단위: 롤(Roll)
ㆍ주문시 기재사항 : 제품명, 규격, 색상
[예. KUHS-105 3.0mm 투명] |
| |
 |
| |
| |
특성 |
시험방법 |
결과치 |
| 물리적 특성 |
가열 전 |
인장강도 |
ASTM D-412 |
Min. 1.1kgf/㎟ |
| 신장률 |
UL 224 |
Min. 200% |
| 가열 후 |
인장강도 |
ASTM D 412
UL 224 158℃/168hrs |
Min. 0.8kgf/㎟ |
| 신장률 |
Min. 100% |
|
가열충격 |
UL 224 |
합격@250℃X4hrs |
|
저온권부 |
ASTM D 2671 |
균열없음@-55℃X4hrs |
|
활성계수 |
UL 224 |
Max.173MPa |
| 전기적 특성 |
절연강도 |
UL 224 |
Min. 2500V/1min |
|
체적저항 |
UL 224 |
Min 1X10¹⁴Ω-㎝ |
| 화학적 특성 |
도체부식성 |
MIL-I-23053 158℃/168hrs |
부식없음 |
|
동안정성 난연성 |
UL 224 158℃/168hrs |
정상 Min. 100% |
|
| |
 |
| |
|
규격 |
내경 |
두께 |
길이 |
형태 |
|
수축전 (평균) |
수축후
(최대) |
수축전
(평균) |
수축후
(최소) |
| 1.0㎜ |
1.2㎜ |
0.50㎜ |
0.20㎜ |
0.36㎜ |
200ｍ |
Round |
|
1.2㎜ |
1.4㎜ |
0.60㎜ |
0.20㎜ |
0.36㎜ |
200ｍ |
Round |
| 1.5㎜ |
2.0㎜ |
0.75㎜ |
0.20㎜ |
0.44㎜ |
200ｍ |
Round |
|
2.0㎜ |
2.5㎜ |
1.00㎜ |
0.20㎜ |
0.44㎜ |
100ｍ |
Round |
| 2.5㎜ |
3.0㎜ |
1.25㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
|
3.0㎜ |
3.4㎜ |
1.50㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
| 3.5㎜ |
3.9㎜ |
1.75㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
|
4.0㎜ |
4.4㎜ |
2.00㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
| 4.5㎜ |
5.0㎜ |
2.25㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Round |
|
5.0㎜ |
5.6㎜ |
2.50㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Round |
| 6.0㎜ |
6.5㎜ |
3.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Round |
|
7.0㎜ |
7.7㎜ |
3.50㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
| 8.0㎜ |
8.6㎜ |
4.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
|
9.0㎜ |
9.8㎜ |
4.50㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
| 10.0㎜ |
10.4㎜ |
5.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
|
11.0㎜ |
11.4㎜ |
5.50㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
| 12.0㎜ |
12.5㎜ |
6.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
|
13.0㎜ |
13.7㎜ |
6.50㎜ |
0.30㎜ |
0.69㎜ |
100ｍ |
Flat |
| 14.0㎜ |
14.4㎜ |
7.00㎜ |
0.30㎜ |
0.69㎜ |
100ｍ |
Flat |
|
15.0㎜ |
15.6㎜ |
7.50㎜ |
0.30㎜ |
0.69㎜ |
100ｍ |
Flat |
| 16.0㎜ |
16.7㎜ |
8.00㎜ |
0.30㎜ |
0.69㎜ |
50ｍ |
Flat |
|
18.0㎜ |
19.3㎜ |
9.00㎜ |
0.35㎜ |
0.77㎜ |
50ｍ |
Flat |
| 20.0㎜ |
21.7㎜ |
10.0㎜ |
0.40㎜ |
0.77㎜ |
50ｍ |
Flat |
|
22.0㎜ |
23.4㎜ |
11.0㎜ |
0.40㎜ |
0.77㎜ |
50ｍ |
Flat |
| 25.0㎜ |
25.5㎜ |
12.5㎜ |
0.45㎜ |
0.87㎜ |
50ｍ |
Flat |
|
28.0㎜ |
29.0㎜ |
14.0㎜ |
0.45㎜ |
0.87㎜ |
50ｍ |
Flat |
| 30.0㎜ |
31.0㎜ |
15.0㎜ |
0.50㎜ |
0.87㎜ |
50ｍ |
Flat |
|
38.0㎜ |
39.0㎜ |
19.0㎜ |
0.50㎜ |
0.97㎜ |
30ｍ |
Flat |
| 50.0㎜ |
51.0㎜ |
25.0㎜ |
0.50㎜ |
0.97㎜ |
30ｍ |
Flat |
| ㆍ 주문에 따라 표준규격外에 추가적으로 생산이 가능함. |
|
 |
| |
 |
 |
 |
 |
 |
 |
| 전자부품 산업 |
조선 산업 |
철도 산업 |
항공 산업 |
자동차 산업 |
반도체 산업 |
|
|
