KUHS-105型套管作为一种缓和材料，被广泛应用于电器连接及端子、电缆、电线扎线，以及电缆识别、电子零件的绝缘和保护等。 |
| |
 |
| |

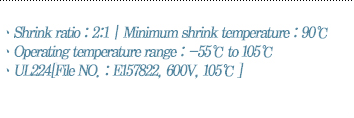

・ 最低收缩温度：90℃
・ 适用温度范围：—55℃至105℃
・ UL224 [文件号. : E157822, 600V, 105℃ ] |
| |
 |
| |
・ 标准颜色：透明（*可根据订货提供其它颜色产品）
・ 包装单位：卷（ROLL）
・ 订货时需要写明的事项：产品名称、规格、颜色
・ [例如：KUHS-105 3.0mm 透明]
|
| |
 |
| |
| |
特点 |
测试方法 |
测试值 |
| 物理特点 |
加热前 |
拉伸强度 |
ASTM D-412 |
Min. 1.1kgf/㎟ |
| 伸长率 |
UL 224 |
Min. 200% |
| 加热后 |
拉伸强度 |
ASTM D 412 UL
224 158℃/168hrs |
Min. 0.8kgf/㎟ |
| 伸长率 |
Min. 100% |
|
耐热冲击 |
UL 224 |
合格@250℃X4hrs |
|
低温弯曲 |
ASTM D 2671 |
不龟裂@-55℃X4hrs |
|
活性系数 |
UL 224 |
Max.173MPa |
| 电器特点 |
绝缘强度 |
UL 224 |
Min. 2500V/1min |
|
体积电阻 |
UL 224 |
Min 1X10¹⁴Ω-㎝ |
| 化学特点 |
导体抗腐蚀性 |
MIL-I-23053 158℃/168hrs |
无腐蚀现象 |
|
铜安定性 阻燃性 |
UL 224 158℃/168hrs |
正常 Min. 100% |
|
| |
 |
| |
|
规格 |
内径 |
壁厚 |
长度 |
形状 |
|
收缩前 (平均) |
收缩后 (最大) |
收缩前 (平均) |
收缩后 (最小) |
| 1.0㎜ |
1.2㎜ |
0.50㎜ |
0.20㎜ |
0.36㎜ |
200ｍ |
Round |
|
1.2㎜ |
1.4㎜ |
0.60㎜ |
0.20㎜ |
0.36㎜ |
200ｍ |
Round |
| 1.5㎜ |
2.0㎜ |
0.75㎜ |
0.20㎜ |
0.44㎜ |
200ｍ |
Round |
|
2.0㎜ |
2.5㎜ |
1.00㎜ |
0.20㎜ |
0.44㎜ |
100ｍ |
Round |
| 2.5㎜ |
3.0㎜ |
1.25㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
|
3.0㎜ |
3.4㎜ |
1.50㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
| 3.5㎜ |
3.9㎜ |
1.75㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
|
4.0㎜ |
4.4㎜ |
2.00㎜ |
0.25㎜ |
0.44㎜ |
100ｍ |
Round |
| 4.5㎜ |
5.0㎜ |
2.25㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Round |
|
5.0㎜ |
5.6㎜ |
2.50㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Round |
| 6.0㎜ |
6.5㎜ |
3.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Round |
|
7.0㎜ |
7.7㎜ |
3.50㎜ |
0.25㎜ |
0.56㎜ |
50ｍ/100ｍ |
Round/Flat |
| 8.0㎜ |
8.6㎜ |
4.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
|
9.0㎜ |
9.8㎜ |
4.50㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
| 10.0㎜ |
10.4㎜ |
5.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
|
11.0㎜ |
11.4㎜ |
5.50㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
| 12.0㎜ |
12.5㎜ |
6.00㎜ |
0.25㎜ |
0.56㎜ |
100ｍ |
Flat |
|
13.0㎜ |
13.7㎜ |
6.50㎜ |
0.30㎜ |
0.69㎜ |
100ｍ |
Flat |
| 14.0㎜ |
14.4㎜ |
7.00㎜ |
0.30㎜ |
0.69㎜ |
100ｍ |
Flat |
|
15.0㎜ |
15.6㎜ |
7.50㎜ |
0.30㎜ |
0.69㎜ |
100ｍ |
Flat |
| 16.0㎜ |
16.7㎜ |
8.00㎜ |
0.30㎜ |
0.69㎜ |
50ｍ |
Flat |
|
18.0㎜ |
19.3㎜ |
9.00㎜ |
0.35㎜ |
0.77㎜ |
50ｍ |
Flat |
| 20.0㎜ |
21.7㎜ |
10.0㎜ |
0.40㎜ |
0.77㎜ |
50ｍ |
Flat |
|
22.0㎜ |
23.4㎜ |
11.0㎜ |
0.40㎜ |
0.77㎜ |
50ｍ |
Flat |
| 25.0㎜ |
25.5㎜ |
12.5㎜ |
0.45㎜ |
0.87㎜ |
50ｍ |
Flat |
|
28.0㎜ |
29.0㎜ |
14.0㎜ |
0.45㎜ |
0.87㎜ |
50ｍ |
Flat |
| 30.0㎜ |
31.0㎜ |
15.0㎜ |
0.50㎜ |
0.87㎜ |
50ｍ |
Flat |
|
38.0㎜ |
39.0㎜ |
19.0㎜ |
0.50㎜ |
0.97㎜ |
30ｍ |
Flat |
| 50.0㎜ |
51.0㎜ |
25.0㎜ |
0.50㎜ |
0.97㎜ |
30ｍ |
Flat |
|
 |
| |
|
